Zestaw do mocowania statywu wiertnicy Toolsa (mały)

Pytania i odpowiedzi

Co zawiera mały zestaw do mocowania statywu Toolsa?

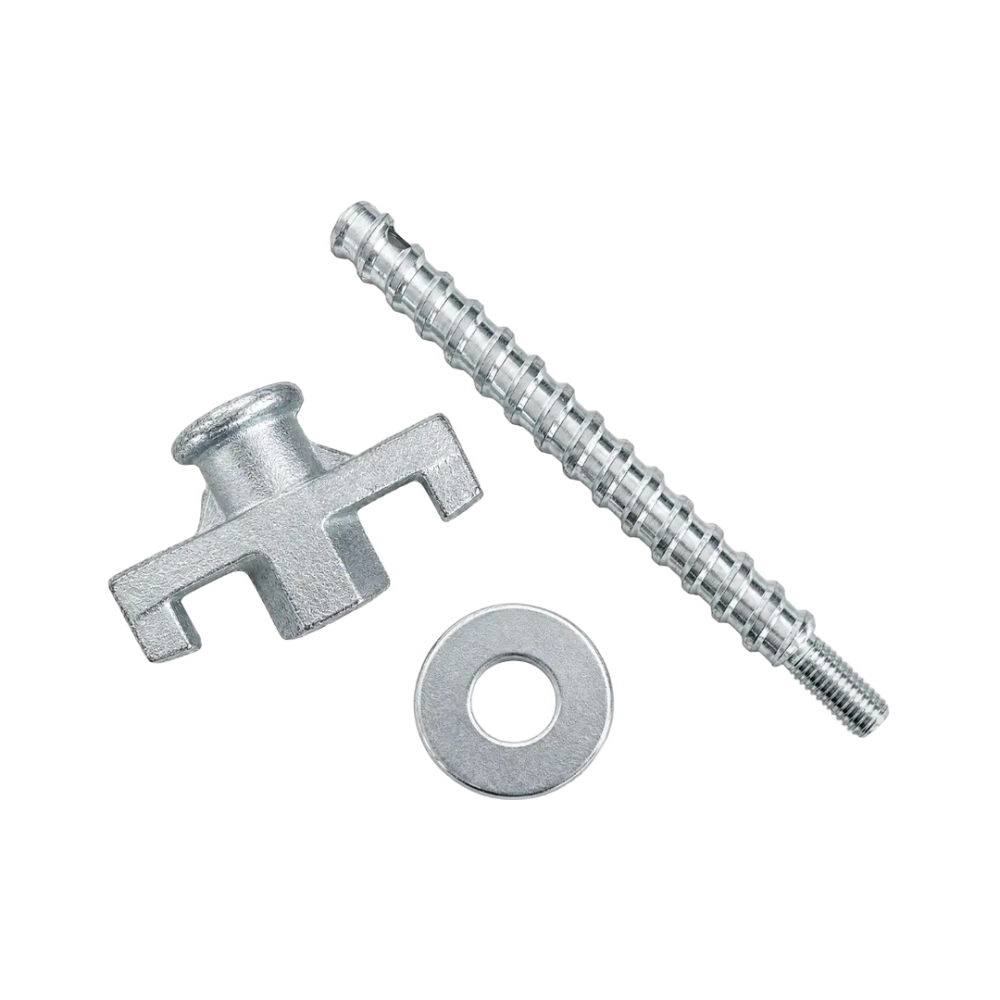

Zestaw zawiera pręt gwintowany, nakrętkę motylkową z kołnierzem i płaską podkładkę. Pręt ma na większości długości gruby gwint pod nakrętkę, a na końcu krótki gwint metryczny, którym wkręca się go w gniazdo mocowania. Nakrętkę dokręca się ręką, bez klucza, a podkładka rozkłada nacisk na stopę statywu. Jeden komplet mocuje jeden statyw, na przykład nasz DS 250 z podstawą 400 × 230 mm.

Czy zestaw pasuje do płyty podciśnieniowej Toolsa?

Mały zestaw przygotowaliśmy jako akcesorium do naszej płyty podciśnieniowej. Łączy stopę statywu z płytą przez jej otwór montażowy, a nakrętka motylkowa dociska statyw do płyty. Płytę produkujemy w wersji okrągłej o średnicy 36 cm i prostokątnej o wymiarach 43 × 33,5 cm. Do pracy potrzebuje pompy próżniowej, na przykład naszej VP 120 o wydajności 120 l/min.

Do jakiego statywu jest przeznaczony zestaw?

Zestaw przypisaliśmy do statywu DS 250, który ma podstawę 400 × 230 mm i wierci otwory do 252 mm średnicy. Statyw współpracuje z naszymi silnikami DD 18, DD 22, DDB 26 i DDB 30. Jeśli masz statyw innej marki, porównaj otwór w jego stopie z prętem widocznym na zdjęciach zestawu, a w razie wątpliwości napisz do nas i podaj model statywu.

Jak zamocować statyw na płycie podciśnieniowej?

Ustaw płytę na czystym, gładkim podłożu i podłącz wąż pompy. Postaw statyw stopą na płycie, przełóż pręt z zestawu przez otwór w stopie i zamocuj go w otworze montażowym płyty. Nałóż podkładkę i dokręć ręką nakrętkę motylkową. Potem uruchom pompę, na przykład VP 120 o wydajności 120 l/min, i sprawdź na manometrze, czy podciśnienie zbliża się do -0,8 bar.
