Bębny do frezarek do betonu

Bęben to zespół równoległych wałków rozpiętych między dwiema tarczami. Na każdym wałku siedzi kilkanaście luźnych frezów, które przy obrocie rozchodzą się siłą odśrodkową i uderzają w powierzchnię. Beton jest skuwany, a nie ścinany — stąd frezarka radzi sobie z powłokami i mleczkiem, których szlifierka nie zdejmuje, i stąd też charakterystyczna, ryflowana faktura po jej przejściu.

Konsekwencja tej konstrukcji jest taka, że zużywają się trzy rzeczy naraz i w różnym tempie. Najszybciej same frezy, które biją w beton. Potem wałki, wycierane od środka przez obracające się na nich frezy — wałek potrafi pęknąć, zanim frezy stracą kształt. Na końcu tarcze boczne, jeśli maszyna pracowała z bębnem niekompletnym i wpadła w drgania.

Dlatego bęben sprzedajemy jako komplet. Uzupełnianie pojedynczych frezów w zestawie o różnym stopniu zużycia daje niewyważony bęben, a ten przenosi drgania na łożyska i ramę maszyny — koszt takiej oszczędności jest zwykle wyższy niż różnica w cenie.

Szerokość robocza nie wystarcza do doboru i jest to najczęstsza pomyłka przy zamawianiu części. Widać to w zestawieniu: dwa pierwsze bębny mają tę samą szerokość 200 mm, a mimo to nie da się ich zamienić.

Różnica między bębnem czterowałkowym a sześciowałkowym nie sprowadza się do liczby elementów. Więcej wałków to gęstsze uderzenia na obrót, czyli równiejsza faktura i wolniejsze zużycie pojedynczego freza, ale też większy opór i wyższe zapotrzebowanie na moc. Dlatego bęben z sześcioma wałkami trafia do maszyn mocniejszych, a nie do każdej większej.

Średnica wałka rośnie razem z wielkością maszyny — od 12 przez 15 do 18 mm — bo musi przenieść wyższy moment i wytrzymać mocniejsze uderzenia. Wałek o mniejszej średnicy w maszynie o większej mocy nie tyle szybciej się zużyje, ile po prostu pęknie.

Zużycie bębna nie objawia się awarią, tylko stopniowym spadkiem wydajności, który łatwo przypisać maszynie albo betonowi. Sygnały są cztery i warto je znać, zanim frezarka trafi do serwisu bez potrzeby.

Maszyna zbiera mniej materiału przy tym samym ustawieniu głębokości. Frezy z zaokrąglonymi krawędziami ślizgają się po powierzchni zamiast ją skuwać — operator kompensuje to głębszym ustawieniem i wolniejszym posuwem, co obciąża silnik i przyspiesza zużycie reszty zespołu.

Faktura po przejściu robi się nierówna. Pasy o różnej głębokości oznaczają, że frezy zużyły się nierównomiernie albo część z nich zablokowała się na wałku i przestała się obracać.

Pojawiają się drgania, których wcześniej nie było. To najpoważniejszy objaw, bo zwykle znaczy, że bęben stracił wyważenie — brakuje frezów albo pękł wałek. Praca w tym stanie przenosi obciążenie na łożyska i ramę, więc maszynę zatrzymuje się od razu.

Frezy dają się przesuwać wzdłuż wałka. Luz wzdłużny znaczy, że wałek jest wytarty na przekroju. Same frezy mogą wyglądać przyzwoicie, ale zespół jest już do wymiany.

Najszybciej niszczy frezy praca na zbyt dużej głębokości. Frezarka zdejmuje materiał warstwami i kilka płytkich przejść daje lepszy efekt niż jedno głębokie — przy zbyt agresywnym ustawieniu frezy nie skuwają, tylko zakleszczają się w materiale i wyłamują.

Drugim czynnikiem jest zbrojenie i wszystko, co twardsze od betonu: pręty przy odkrytej posadzce, kotwy, resztki mocowań. Uderzenie w stal wyłamuje frez natychmiast, a przy pełnej prędkości potrafi urwać kilka naraz.

Trzecim, najmniej oczywistym, jest praca na sucho przy dużym zapyleniu. Pył zbiera się między frezem a wałkiem i pracuje jak pasta ścierna, przyspieszając wycieranie wałka od środka. Odciąg pyłu wydłuża życie bębna niezależnie od tego, że jest wymagany ze względu na krzemionkę w pyle betonowym — odkurzacze do szlifierek i frezarek są tu wyposażeniem podstawowym, nie dodatkiem.

Czy bęben do TSC-150 pasuje do TSC-200?

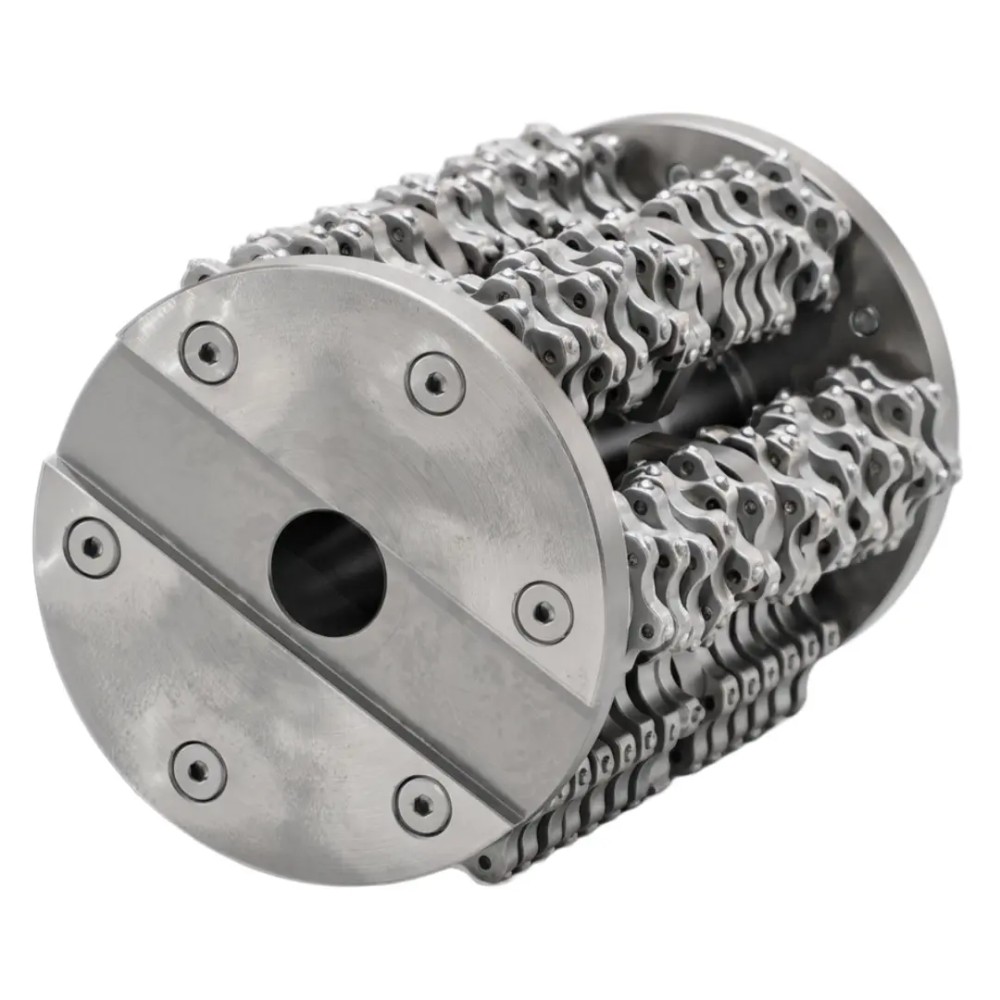

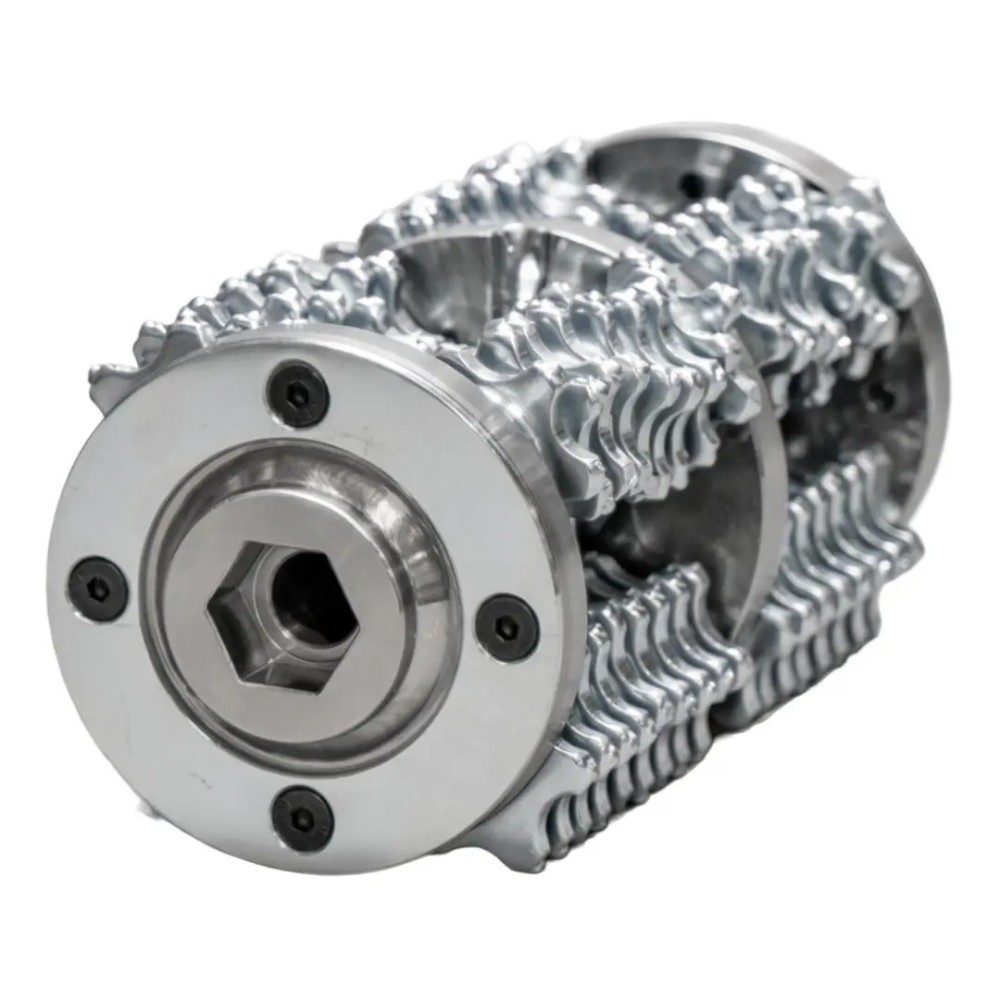

Bębny nie są zamienne, mimo że oba mają szerokość roboczą 200 mm. Zestaw do TSC-150 ma 4 wałki o średnicy 12 mm i 68 frezów, a zestaw do TSC-200 — 6 wałków o średnicy 15 mm i 72 frezy. Różnią się więc rozstawem gniazd i średnicą osi, więc jeden nie wejdzie w miejsce drugiego. Zamawiając część, podaje się model frezarki, nie szerokość frezowania — szerokość opisuje ślad na posadzce, a nie mocowanie w maszynie.

Ile wytrzymuje bęben frezarki?

Trwałość liczy się w metrach kwadratowych zdjętej powierzchni, a nie w godzinach pracy, i rozpiętość jest bardzo duża. Punktem odniesienia jest głębokość przejścia: frezarka zdejmuje w jednym przejściu 1–8 mm zależnie od modelu, a zestaw liczy 68 do 90 frezów, które zużywają się tym szybciej, im głębiej pracują. Decydują trzy rzeczy: twardość betonu, głębokość jednego przejścia i to, czy w materiale trafiają się elementy stalowe. Ten sam bęben na miękkiej wylewce przy płytkim przejściu przepracuje wielokrotnie więcej niż na twardej posadzce przemysłowej zdejmowanej agresywnie. Dlatego zamiast planować wymianę po czasie, obserwuje się objawy: spadek ilości zbieranego materiału przy tym samym ustawieniu, nierówną fakturę i pojawiające się drgania.

Czy można wymienić pojedyncze frezy zamiast całego bębna?

Technicznie tak, praktycznie rzadko się to opłaca. Frezy w używanym zestawie mają zbliżony stopień zużycia, więc dołożenie kilku nowych do 68 czy 90 starych daje bęben niewyważony — nowe elementy zbierają więcej materiału, stare mniej, a różnica mas wywołuje drgania. Do tego wymiana frezów nie usuwa drugiego, mniej widocznego zużycia: wytarcia wałków od środka. Dlatego bębny sprzedajemy w komplecie, z wałkami i frezami gotowymi do montażu.

Czym różni się bęben frezarki od tarczy do frezarki do podłogówki?

To dwa różne narzędzia do dwóch różnych maszyn. Bęben pracuje w frezarce do betonu i skuwa powierzchnię na całej szerokości 200 lub 250 mm, zdejmując warstwę z posadzki. Tarcza frezująca 130 × 17 mm pracuje w maszynie do ogrzewania podłogowego i wycina wąski, głęboki rowek pod rurę grzewczą. Pierwsze narzędzie obrabia płaszczyznę, drugie wykonuje bruzdę — nie są w żaden sposób zamienne ani porównywalne cenowo.

Co zrobić, gdy frezarka zaczęła drgać?

Maszynę zatrzymuje się od razu i sprawdza bęben, zanim wróci do pracy. Drgania, których wcześniej nie było, zwykle oznaczają utratę wyważenia: brakujące frezy, pęknięty wałek albo frezy zablokowane na wałku i nieobracające się. Praca w takim stanie przenosi obciążenie na łożyska i ramę, więc kilkanaście minut zwłoki zamienia wymianę bębna w naprawę maszyny. Sprawdza się przy tym komplet: w bębnie ma być 68, 72 albo 90 frezów zależnie od modelu, a brak choćby kilku wystarcza, żeby zespół stracił wyważenie. Przy okazji warto sprawdzić luz wzdłużny frezów — jeśli dają się przesuwać po wałku, zespół jest wytarty i kwalifikuje się do wymiany niezależnie od stanu samych frezów.

Maszyny, do których pasują te bębny, są we frezarkach do betonu. Tarcze frezujące do bruzdowania pod ogrzewanie podłogowe zebraliśmy w frezach do podłogówki, a odciąg pyłu, bez którego bęben zużywa się szybciej — w odkurzaczach do szlifierek i frezarek.
