Akcesoria do nagrzewnic olejowych Toolsa z serii TA-DV tworzą dwa osobne układy, podłączane do dwóch różnych króćców urządzenia. Jeden rozprowadza ciepłe powietrze po ogrzewanym wnętrzu, drugi wyprowadza spaliny poza budynek.

5 produktów

Producent, nie pośrednik Maszyny Toolsa to nasze konstrukcje — znamy je od strony projektu, nie katalogu.
Serwis i części na miejscu Części zużywalne trzymamy w magazynie — maszyna nie czeka na dostawę z zagranicy.
Wysyłka z konkretną datą Przy każdej pozycji piszemy dzień dostawy, nie „24–48 h".
Dobór pod obiekt Napisz, jaka warstwa i jaka powierzchnia — dobierzemy maszynę i osprzęt. +48 732 081 091

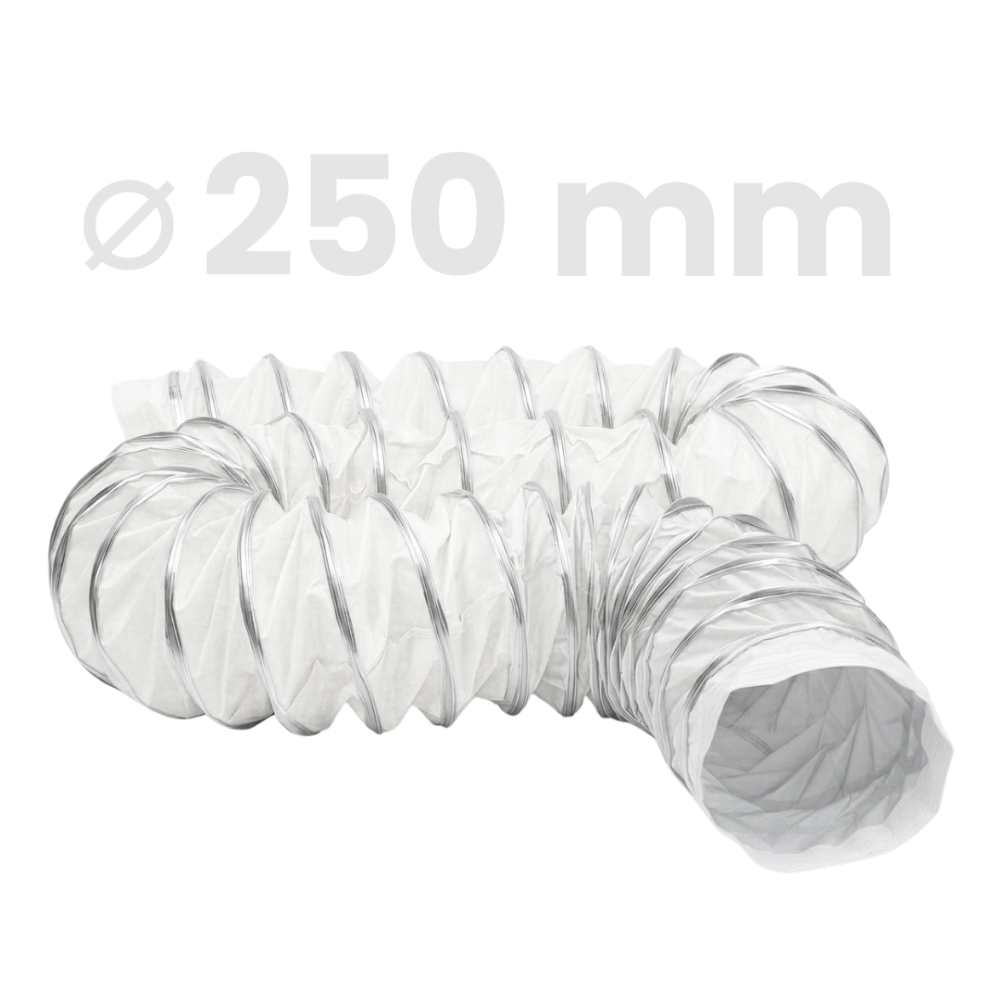

Rozprowadzenie ciepła. Rękaw nawiewny (elastyczny przewód zakładany na wylot ciepłego powietrza) podaje strumień na drugi koniec hali, do namiotu albo w wybraną strefę budowy. Do TA-DV20 i TA-DV30 pasuje zestaw z przewodem elastycznym 250 mm, do TA-DV50 — zestaw z przewodem 300 mm. Oba przewody mają długość 10 m, a w każdym zestawie jest opaska zaciskowa, która utrzymuje przewód na króćcu.

Odprowadzenie spalin. Komin ⌀110 mm składa się z rury kominowej 1 m, kolanka 90° ⌀114 mm, które kieruje spaliny do otworu w ścianie lub oknie, oraz daszka kominowego chroniącego wylot przed deszczem i śniegiem. Wszystkie trzy elementy pasują do TA-DV20, TA-DV30 i TA-DV50.

Czytaj dalejZwiń

Rękawa nie podłącza się do wylotu spalin — który króciec jest który, rozstrzyga instrukcja nagrzewnicy. Same urządzenia znajdziesz w nagrzewnicach olejowych, a pozostałe typy — w nagrzewnicach powietrza.

Rozprowadzenie ciepła: rękaw nawiewny z opaską

Nagrzewnica bez przewodu grzeje przede wszystkim to, co ma przed sobą. Strumień gorącego powietrza rozprasza się w ciągu kilku metrów, więc przy urządzeniu jest za gorąco, a na drugim końcu pomieszczenia nic się nie zmienia. Rękaw o długości 10 m przenosi ten strumień w całości tam, gdzie jest potrzebny.

Hale i obiekty w budowie

Nagrzewnica stoi zwykle przy bramie, gdzie da się ją zatankować, a praca toczy się w głębi hali. Przewód rozdziela te dwa miejsca: urządzenie zostaje przy wjeździe, a ciepło trafia na stanowiska. W hali o wysokości 8 m ogrzanie samej strefy pracy zużywa wielokrotnie mniej paliwa niż ogrzanie całej kubatury.

Namioty i osuszanie

Przy namiocie nagrzewnica stoi na zewnątrz — ze względu na bezpieczeństwo, hałas i zapach paliwa — a ciepło wchodzi do środka wyłącznie przewodem, przez wlot w ścianie bocznej. Przy osuszaniu rękaw zakończony w wybranym punkcie kieruje cały strumień na mokrą ścianę albo świeżą wylewkę, zamiast dmuchać w przestrzeń. Średnica 250 lub 300 mm przenosi strumień bez nadmiernego oporu, o ile trasa nie ma ostrych załamań.

Rękaw i opaska w jednym zestawie

Rękaw zakłada się na króciec wylotu ciepłego powietrza, a opaska zaciskowa dociska jego koniec, żeby nie zsunął się w czasie pracy ani przy przestawianiu nagrzewnicy. Opaska nie jest sprzedawana osobno: jest w komplecie z rękawem, zarówno w zestawie z rękawem ⌀250 mm do TA-DV20 i TA-DV30, jak i w zestawie z rękawem ⌀300 mm do TA-DV50.

Odprowadzenie spalin: komin ⌀110 mm

Nagrzewnice TA-DV są nagrzewnicami pośrednimi (z odprowadzeniem spalin): olej napędowy spala się w zamkniętej komorze, do wnętrza trafia wyłącznie ogrzane powietrze, a spaliny wychodzą osobnym króćcem. Komin prowadzi je od tego króćca poza budynek — bez niego zostają w pomieszczeniu, w którym pracują ludzie.

Z czego składa się komin

Spaliny od nagrzewnicy prowadzi rura kominowa ⌀110 mm o długości 1 m. Tam, gdzie komin musi skręcić — na przykład do otworu w ścianie albo w oknie — stosuje się kolanko kominowe 90° ⌀114 mm. Na wylocie, już poza budynkiem, komin zamyka daszek kominowy ⌀110 mm, który chroni go przed deszczem i śniegiem. Elementy są sprzedawane osobno, więc uszkodzony wymienia się bez kupowania pozostałych.

Rękaw i komin to dwa osobne układy

Rękaw ⌀250 lub ⌀300 mm podłącza się wyłącznie do wylotu ciepłego powietrza, komin ⌀110 mm — wyłącznie do króćca spalin. Różnica średnic pomaga je odróżnić, ale rozstrzyga instrukcja nagrzewnicy, nie wygląd złącza: tlenek węgla jest bezwonny i bez czujnika niewykrywalny. Nagrzewnice bezpośrednie, jak TA-D175 (51 kW) i TA-D215 (63 kW), komina nie mają — oddają spaliny do ogrzewanej przestrzeni, więc pracują tylko tam, gdzie wymiana powietrza jest zapewniona, a rękaw nawiewny tego nie zmienia.

Dobór akcesoriów do nagrzewnicy TA-DV

Nagrzewnica Rękaw nawiewny z opaską (zestaw) Rura kominowa Kolanko kominowe Daszek kominowy
TA-DV20 (20 kW, do 320 m³) ⌀250 mm × 10 m + opaska ⌀110 mm × 1 m 90°, ⌀114 mm ⌀110 mm
TA-DV30 (30 kW, do 480 m³) ⌀250 mm × 10 m + opaska ⌀110 mm × 1 m 90°, ⌀114 mm ⌀110 mm
TA-DV50 (50 kW, do 800 m³) ⌀300 mm × 10 m + opaska ⌀110 mm × 1 m 90°, ⌀114 mm ⌀110 mm

Rękaw dobiera się do króćca wylotowego, a nie do długości trasy. Przewód węższy od wylotu dławi przepływ: wentylator pracuje pod większym oporem, a temperatura na wymienniku rośnie — w nagrzewnicy z zabezpieczeniem termicznym kończy się to wyłączeniem, w gorszym wypadku szybszym zużyciem wymiennika. Szerszy nie utrzyma się na złączu. Komin jest wspólny dla całej serii: przy przesiadce z TA-DV20 na TA-DV50 wymienia się tylko zestaw z rękawem ⌀250 na zestaw z rękawem ⌀300 mm, który ma własną opaskę.

Pytania i odpowiedzi

Kiedy nagrzewnica olejowa musi pracować z kominem?

W nagrzewnicy pośredniej olej spala się w zamkniętej komorze, a spaliny uchodzą osobnym króćcem, dlatego urządzenie pracuje z kominem, który wyprowadza je poza budynek. W serii Toolsa dotyczy to modeli TA-DV20 (20 kW), TA-DV30 (30 kW) i TA-DV50 (50 kW) — do wszystkich pasuje ten sam komin ⌀110 mm. Bez podłączonego komina spaliny z króćca zostają w pomieszczeniu. Nagrzewnice bezpośrednie, jak TA-D175 (51 kW) i TA-D215 (63 kW), komina nie mają i pracują tylko przy zapewnionej wymianie powietrza.

Z czego składa się komin do nagrzewnicy olejowej?

Komin do nagrzewnic Toolsa TA-DV tworzą trzy elementy sprzedawane osobno. Rura kominowa ⌀110 mm o długości 1 m prowadzi spaliny od króćca nagrzewnicy. Kolanko kominowe 90° o średnicy 114 mm zmienia kierunek komina o kąt prosty, gdy trzeba go wyprowadzić przez otwór w ścianie albo w oknie. Komin kończy daszek ⌀110 mm, który osłania wylot przed opadami. Te same elementy pasują do TA-DV20, TA-DV30 i TA-DV50, więc przy zmianie modelu w serii komin zostaje bez zmian.

Czym różni się rękaw nawiewny od komina nagrzewnicy?

Rękaw nawiewny i komin to dwa osobne układy, podłączane do różnych króćców nagrzewnicy. Rękaw, czyli elastyczny przewód ⌀250 mm (TA-DV20, TA-DV30) lub ⌀300 mm (TA-DV50) o długości 10 m, rozprowadza ogrzane powietrze. Komin ⌀110 mm z kolankiem ⌀114 mm wyprowadza spaliny na zewnątrz. Rękaw nie nadaje się do spalin, a komin do nawiewu. Pomyłka jest groźna, bo tlenek węgla jest bezwonny i bez czujnika niewykrywalny, dlatego przeznaczenie króćców sprawdza się w instrukcji urządzenia, a nie po wyglądzie złącza.

Jaką średnicę przewodu dobrać do nagrzewnicy?

Średnica rękawa musi odpowiadać króćcowi wylotu ciepłego powietrza: w serii Toolsa 250 mm pasuje do nagrzewnic TA-DV20 i TA-DV30, a 300 mm do TA-DV50. Nie wybiera się jej według długości trasy ani wielkości pomieszczenia. Przewód węższy od wylotu dławi przepływ, przez co temperatura na wymienniku rośnie, a urządzenie z zabezpieczeniem termicznym potrafi się wyłączyć. Szerszy nie utrzyma się na złączu. Przy nagrzewnicy innej marki należy zmierzyć króciec, a nie zakładać zgodność po wyglądzie.

Po co zakłada się opaskę zaciskową na rękaw nagrzewnicy?

Opaska zaciskowa mocuje rękaw nawiewny na króćcu wylotu ciepłego powietrza, żeby przewód nie zsunął się w czasie pracy, przy przestawianiu nagrzewnicy ani po przypadkowym pociągnięciu. Opaska Toolsa jest sprzedawana wyłącznie w zestawie z rękawem: ⌀250 mm do TA-DV20 i TA-DV30 albo ⌀300 mm do TA-DV50, każdy o długości 10 m. Jest elementem układu nawiewu, razem z rękawem. Połączenie z króćcem przenosi największe naprężenia, zwłaszcza tam, gdzie rękaw jest często zdejmowany i zakładany.

Ile metrów przewodu można podłączyć?

Rękawy Toolsa mają po 10 m i ta długość odpowiada typowej hali czy namiotowi. O realnym zasięgu decyduje jednak opór trasy, a nie sama długość: każde ostre załamanie kosztuje więcej niż kilka metrów przewodu ułożonego prosto. Łączenie kilku odcinków w jedną trasę zwiększa opór i obniża temperaturę na wylocie, a w nagrzewnicy z zabezpieczeniem termicznym może powodować jej wyłączanie. Jeśli ciepło ma trafić dalej niż 10 m, sensowniej jest przestawić nagrzewnicę niż nadkładać przewodu.

Czy rękaw można skrócić albo zwinąć nadmiar?

Nadmiaru rękawa nie zwija się w ciasny krąg: zwinięty odcinek stawia wyraźnie większy opór i nagrzewa się mocniej niż rozłożony, bo ciepło nie ma jak uciec. Jeżeli trasa jest krótsza niż 10 m, nadmiar prowadzi się szerokim łukiem wzdłuż ściany. Przecięcie pozbawia przewód ⌀250 lub ⌀300 mm fabrycznego zakończenia, przez które mocuje się go na króćcu, więc jest rozwiązaniem ostatecznym i wymaga wykonania nowego złącza.

Czy przewód można prowadzić po podłodze i przy ścianie?

Powierzchnia rękawa osiąga temperaturę zbliżoną do przepływającego powietrza, więc nie układa się go bezpośrednio na materiałach wrażliwych na ciepło ani nie opiera o folie budowlane, płyty styropianowe czy poszycie namiotu. Po posadzce betonowej przewód ⌀250 lub ⌀300 mm można prowadzić swobodnie, pilnując tylko, żeby nie blokował ruchu i żeby nikt go nie przejechał wózkiem. Przy przejściu przez ścianę namiotu stosuje się przewidziany fabrycznie wlot, a nie otwór wycięty na miejscu.

Co zużywa się w przewodzie najszybciej?

Najszybciej zużywa się połączenie z nagrzewnicą: końcówka rękawu ⌀250 lub ⌀300 mm i opaska zaciskowa przenoszą naprężenia przy przestawianiu urządzenia i to one puszczają, gdy ktoś pociągnie za przewód zamiast go przełożyć. Drugim miejscem są załamania: rękaw traci szczelność tam, gdzie regularnie zgina się go w tym samym miejscu przy zwijaniu po pracy. Przechowywanie luźno zwiniętego przewodu, bez zgnieceń i bez układania na nim ciężkich rzeczy, przedłuża jego życie bardziej niż jakikolwiek zabieg konserwacyjny.

Urządzenia i kategorie pokrewne

Nagrzewnice, do których pasują te akcesoria, znajdziesz w nagrzewnicach olejowych. Wersje zasilane prądem, które nie potrzebują komina, są w nagrzewnicach elektrycznych, a pełny przegląd urządzeń grzewczych — w nagrzewnicach powietrza.
