Wibrator wgłębny składa się z trzech części o zupełnie różnym tempie zużycia. Napęd nie ma kontaktu z betonem i służy latami. Wałek giętki — z wężem ochronnym — przenosi obroty i pracuje na skręcanie przy każdym zanurzeniu. Buława siedzi w mieszance, ściera się o kruszywo i to ona odchodzi pierwsza.

8 produktów

Producent, nie pośrednik Maszyny Toolsa to nasze konstrukcje — znamy je od strony projektu, nie katalogu.
Serwis i części na miejscu Części zużywalne trzymamy w magazynie — maszyna nie czeka na dostawę z zagranicy.
Wysyłka z konkretną datą Przy każdej pozycji piszemy dzień dostawy, nie „24–48 h".
Dobór pod obiekt Napisz, jaka warstwa i jaka powierzchnia — dobierzemy maszynę i osprzęt. +48 732 081 091

Dlatego części wymienne są tu osobną kategorią, a nie dodatkiem. W ofercie są buławy XP 38 i 48 mm, wałki giętkie XT-E o długości 2, 3 i 4 m, komplety wałek z buławą, a do jednostki spalinowej — wąż 0,5 m, buława 45 mm i sprzęgło wału.

O dopasowaniu decyduje kwadratowe gniazdo 7 mm na końcu wałka. To standard, którego używa kilku producentów napędów, więc wymiana zużytego wałka nie oznacza wymiany całej maszyny.

Czytaj dalejZwiń

Napędy i kompletne zestawy są w wibratorach do betonu — razem z opisem, jak dobrać średnicę buławy do elementu i jak prowadzić zagęszczanie.

Trzy części, trzy tempa zużycia

Silnik w napędzie pracuje w suchej obudowie i nie dotyka betonu — przy osłoniętych szczotkach węglowych przeżywa zwykle kilka kompletów osprzętu. To dlatego napęd kupuje się raz, a wałki i buławy w miarę potrzeby.

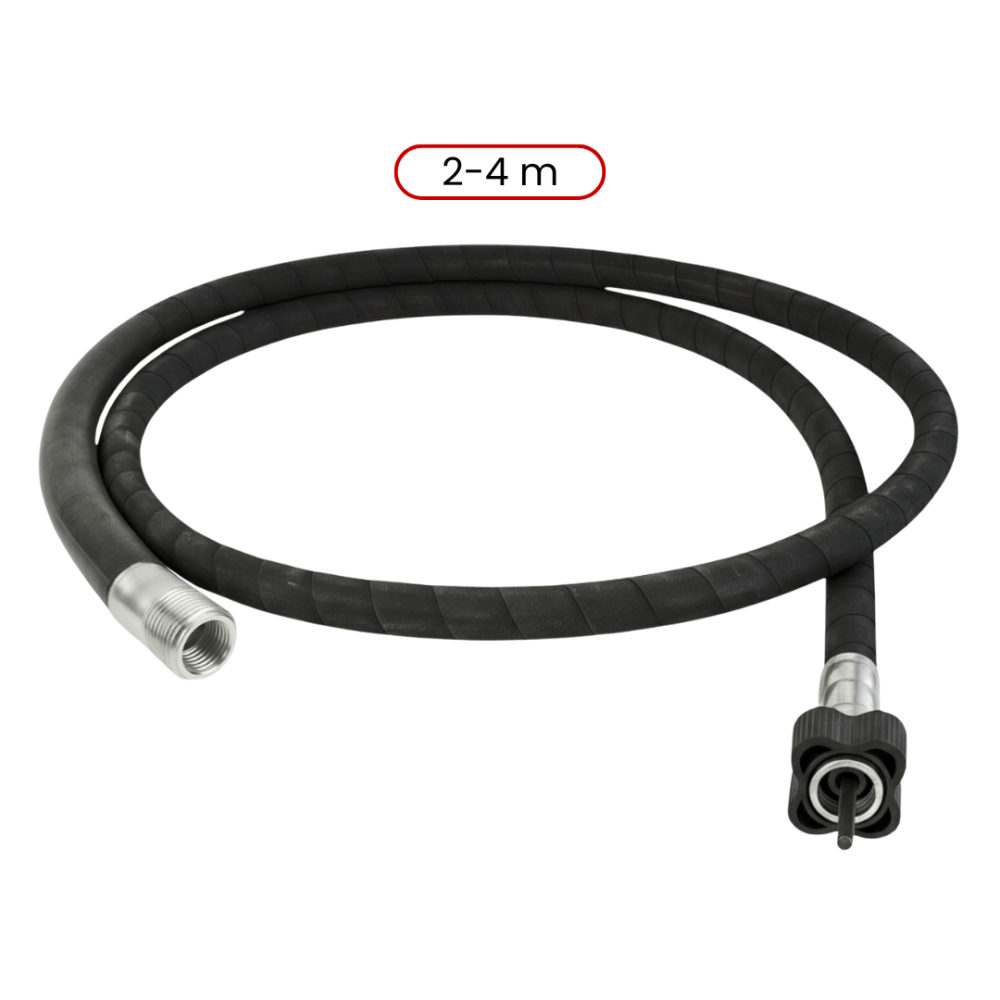

Wałek giętki to skręcana linka w osłonie, zakończona z jednej strony gniazdem napędu, z drugiej buławą. Przy każdym zanurzeniu przenosi kilkanaście tysięcy obrotów na minutę przez łuk, jaki akurat tworzy — im ciaśniejszy łuk, tym większe naprężenia w lince i tym szybciej się ona rozciąga. Wąż ochronny chroni ją przed pyłem i wodą; przetarty wąż to zwykle początek końca wałka.

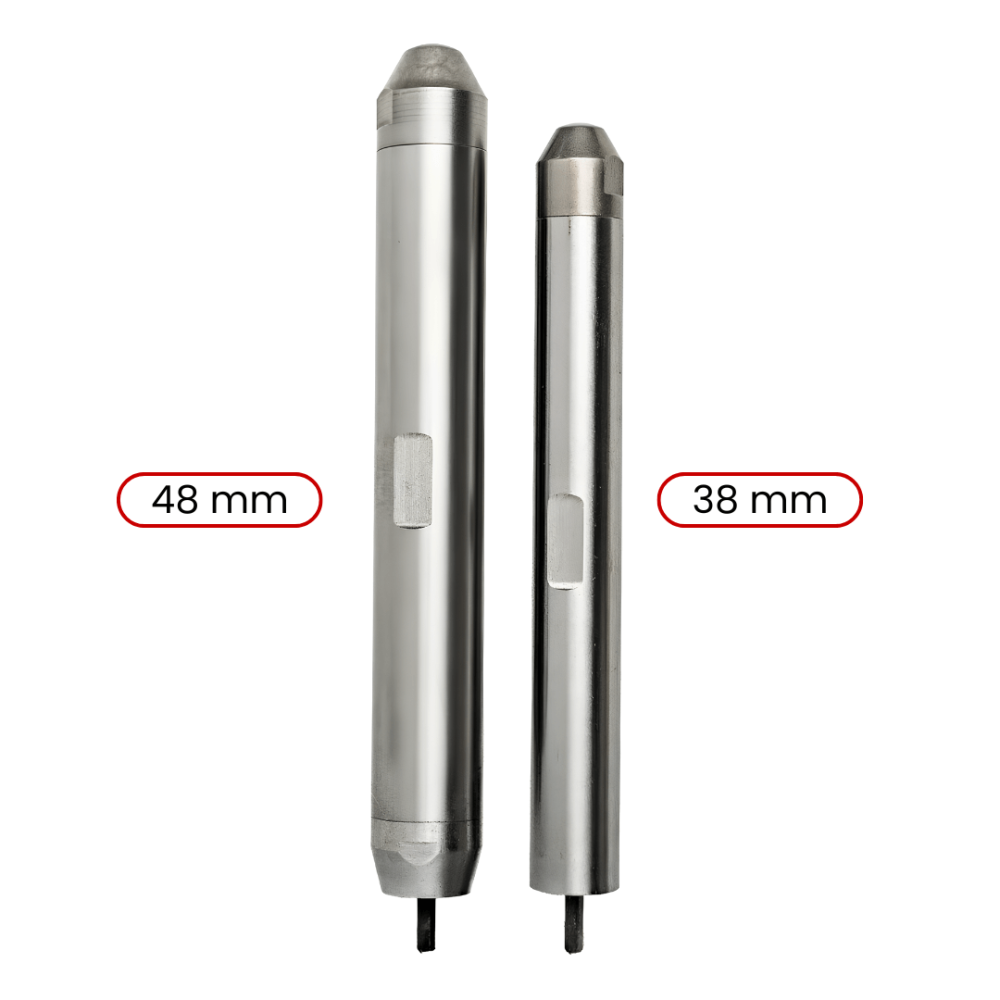

Buława pracuje w mieszance: w środku wiruje mimośród osadzony na łożyskach, a od zewnątrz stalowa rura ociera się o kruszywo. Zużywają się obie te rzeczy naraz — łożyska od obciążenia, powierzchnia od ścierania — z tym że pierwsze objawy widać po drganiach, a drugie po średnicy.

Co pasuje do czego

Część System Wymiar Złącze
Buława XP 38 mm STORM 2300 / XT-E ⌀ 38 mm wałek XT-E
Buława XP 48 mm STORM 2300 / XT-E ⌀ 48 mm wałek XT-E
Wałek giętki XT-E STORM 2300 2 / 3 / 4 m gniazdo kwadratowe 7 mm
Wałek XT-E z buławą XP STORM 2300 2 / 3 / 4 m · ⌀ 38 lub 48 mm gniazdo kwadratowe 7 mm
Wałek z wężem Power-Bar Power-Bar 0,5 m wyłącznie Power-Bar
Buława Power-Bar 45 mm Power-Bar ⌀ 45 mm wyłącznie Power-Bar
Sprzęgło wału TA-PVE25 Power-Bar — wyłącznie Power-Bar

Podział jest ostry i warto go znać przed zamówieniem: osprzęt XT-E / XP należy do systemu elektrycznego STORM 2300, a wąż, buława i sprzęgło Power-Bar — do jednostki spalinowej. Te dwa zestawy nie są zamienne, mimo że robią to samo.

Kwadratowe gniazdo 7 mm

Wałki XT-E kończą się kwadratowym gniazdem żeńskim 7 mm. To nie jest rozwiązanie własne jednej serii — z tego samego złącza korzystają napędy kilku producentów, i właśnie dlatego wałek jest częścią wymienną, a nie elementem przypisanym do konkretnej maszyny.

Praktyczny skutek jest taki, że przy zużytym wałku wymienia się wałek, a nie zestaw. Montaż i demontaż w napędzie STORM 2300 odbywa się bez narzędzi, więc wymiana na budowie to kwestia minuty, a nie wyjazdu do serwisu.

Odwrotna zależność też obowiązuje: jeśli napęd nie ma tego gniazda, wałek XT-E do niego nie pasuje niezależnie od tego, jak podobnie wygląda. Przed zamówieniem sprawdza się kształt i wymiar gniazda, a nie markę.

Objawy, po których poznasz, co jest zużyte

Buława drga słabiej, choć napęd pracuje normalnie

To najczęściej łożyska mimośrodu. Buława nadal się obraca, ale amplituda spada, a wraz z nią promień działania — beton wokół zanurzenia przestaje się zagęszczać na pełną odległość. Objaw jest podstępny, bo z zewnątrz nic nie widać, a skutek wychodzi dopiero po rozszalowaniu, jako raki i pustki przy powierzchni.

Wałek grzeje się i traci obroty

Rozciągnięta linka pracuje z większym oporem wewnętrznym i zamienia część mocy w ciepło, zamiast przenieść ją na buławę. Jeśli wałek jest gorący na całej długości, a buława bije wolniej niż wcześniej, wymiana wałka przywraca zwykle pierwotną wydajność — bez ruszania napędu.

Przetarty albo pęknięty wąż ochronny

Wąż nie jest ozdobą: trzyma smar w środku i pył na zewnątrz. Po jego przetarciu do linki dostaje się zaczyn cementowy, który działa jak pasta ścierna, więc wałek zużywa się w tempie liczonym w dniach, nie w miesiącach. Przetarcie widać najczęściej przy szyjce buławy i przy złączu, bo tam wałek zgina się najciaśniej.

Widoczne starcie rury buławy

Stalowa rura buławy ściera się o kruszywo i z czasem traci średnicę. Cieńsza buława to mniejsza masa mimośrodu na obwodzie, czyli słabsze drgania, a przy dużym starciu — ryzyko przetarcia płaszcza i dostania się zaczynu do środka. To jest moment, w którym wymienia się buławę, a nie próbuje ją regenerować.

Po pracy: to decyduje o żywotności bardziej niż marka

Beton zaschnięty na buławie i na wężu zdejmuje się już tylko mechanicznie, a przy tej okazji niszczy się powierzchnię rury i osłonę wałka. Osprzęt myje się bezpośrednio po betonowaniu, zanim zaczyn zwiąże — to jest ta sama zasada co przy talerzach i łopatkach do zacieraczek i ta sama konsekwencja: narzędzie umyte po godzinie kosztuje minutę, umyte następnego dnia kosztuje siebie.

Wałka nie przechowuje się zwiniętego w ciasny krąg. Linka pamięta kształt, w jakim leżała, i przy następnym rozwinięciu pracuje z naprężeniem wstępnym, którego nie miała jako nowa. Luźny zwój o dużym promieniu albo wieszak to cała różnica.

Pytania i odpowiedzi

Co to jest wałek giętki i wąż do wibratora do betonu?

To ta sama część, opisywana z dwóch stron. W środku jest skręcana linka, która przenosi obroty z napędu na buławę; na zewnątrz — wąż ochronny, który trzyma smar w środku i pył na zewnątrz. Na budowie mówi się na to „wąż do wibratora", w katalogu „wałek giętki". W ofercie są wałki XT-E o długości 2, 3 i 4 m z kwadratowym gniazdem 7 mm do napędu STORM 2300 oraz wąż 0,5 m do jednostki spalinowej Power-Bar.

Jakie części wibratora do betonu się zużywają?

Trzy, w różnym tempie. Najszybciej buława — pracuje w mieszance, ściera się o kruszywo i ma w środku łożyska mimośrodu. Potem wałek giętki, w którym linka rozciąga się od pracy na skręcanie, a wąż ochronny przeciera się przy szyjce buławy i przy złączu. Najdłużej służy napęd, bo nie dotyka betonu; w nim elementem wymiennym są szczotki węglowe. Dlatego napęd kupuje się raz, a wałki i buławy w miarę potrzeby.

Czy buława XP pasuje do mojego napędu?

Buława łączy się z wałkiem, a to wałek decyduje o dopasowaniu do napędu. Wałki XT-E kończą się kwadratowym gniazdem żeńskim 7 mm — standardem stosowanym przez napędy kilku producentów, w tym STORM 2300. Jeśli twój napęd ma takie gniazdo, zestaw wałek XT-E z buławą XP zadziała; jeśli ma inne, nie pomoże żadna przejściówka. Przed zamówieniem sprawdza się kształt i wymiar gniazda w napędzie, nie markę na obudowie.

Czy można zamienić buławę 38 mm na 48 mm na tym samym wałku?

Tak, i to jest sens rozdzielenia tych części — wałki XT-E współpracują z buławami XP w obu średnicach. Zmiana ma jednak konsekwencje: grubsza buława zwiększa promień działania i energię drgań, ale też opór, jaki linka musi przenieść, więc przy najdłuższych wałkach obciążenie rośnie. Praktycznie oznacza to jedno: buławę 48 mm dobiera się do elementów masywnych, a nie zakłada „na stałe", bo w gęstym zbrojeniu i tak nie zejdzie na dół.

Jak poznać zużyty wałek giętki?

Po trzech objawach naraz: wałek grzeje się na całej długości, buława bije wyraźnie wolniej niż wcześniej, a napęd nie zwalnia. Rozciągnięta linka pracuje z większym oporem wewnętrznym i część mocy zamienia w ciepło, zamiast przenieść ją na mimośród. Osobnym sygnałem jest przetarty wąż ochronny — po jego uszkodzeniu do linki dostaje się zaczyn cementowy działający jak pasta ścierna i wałek zużywa się w dniach, nie w miesiącach.

Dlaczego buława przestała drgać, choć się obraca?

Najczęściej z powodu zużytych łożysk mimośrodu. Wirujący ciężarek nadal się kręci, ale amplituda drgań spada, a wraz z nią promień skutecznego zagęszczania — beton wokół zanurzenia przestaje być dogęszczany na pełną odległość. To groźna usterka, bo z zewnątrz jej nie widać, a skutek wychodzi dopiero po rozszalowaniu: raki, pustki i gniazda żwirowe przy powierzchni. Buławę w tym stanie wymienia się, a nie regeneruje.

Czy osprzęt Power-Bar pasuje do napędu STORM 2300?

Nie. To dwa osobne systemy: wałki XT-E i buławy XP należą do elektrycznego napędu STORM 2300, a wąż 0,5 m, buława 45 mm i sprzęgło wału — do spalinowej jednostki Power-Bar. Różni je zarówno sposób mocowania, jak i konstrukcja przeniesienia napędu, więc zamiana nie jest kwestią przejściówki. Przy zamawianiu części zamiennych podaje się nazwę systemu, a nie samą średnicę buławy.

Jak dbać o wałek i buławę po betonowaniu?

Myć od razu po zakończeniu pracy, zanim zaczyn zwiąże — zaschnięty beton zdejmuje się już tylko mechanicznie, a przy okazji niszczy powierzchnię rury buławy i osłonę wałka. Wałka nie zwija się w ciasny krąg: linka pamięta kształt i przy następnym rozwinięciu pracuje z naprężeniem wstępnym, którego nie miała jako nowa. Luźny zwój o dużym promieniu albo powieszenie wałka pionowo wydłuża jego życie bardziej niż jakikolwiek zabieg serwisowy.
